可適用于電動汽車充電、工業(yè)變頻、電源、太陽能逆變器等多種場景中。

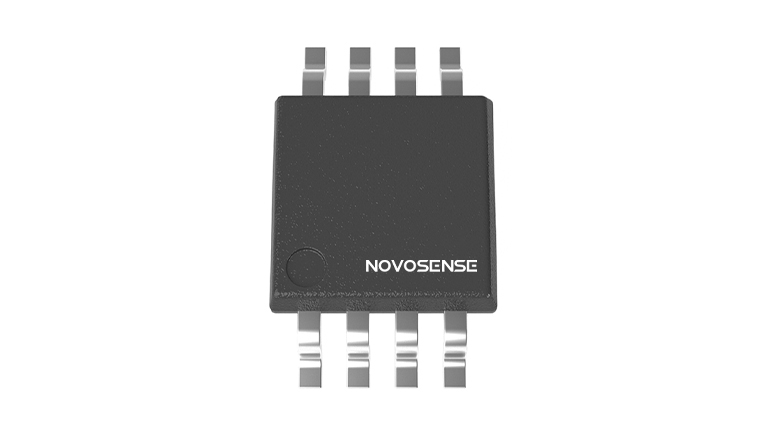

NSIP3266是一款H橋變壓器驅動器，支持6.5V–26V輸入、100kHz–1MHz可調頻率、低功耗模式，并具備過溫/過流保護，采用MSOP8封裝，工作溫度范圍-40°C至125°C，適用于隔離電源設計。
NSIP3266 H橋變壓器驅動器為設計隔離式電源提供了一種簡單的解決方案。該器件驅動變壓器初級線圈，電壓范圍為 6.5V 至 26V。變壓器的次級線圈與初級線圈之比決定了輸出電壓，幾乎可以選擇任何隔離輸出電壓。NSIP3266 的開關頻率可通過外部電阻器從 100kHz 調整到 1MHz，這為優(yōu)化效率或外部元件尺寸提供了靈活性。當器件檢測到過熱或過流情況時，會斷言輸出。此外，該器件還具有低功耗模式，可在不使用驅動器時將總電源電流降至 0.7mA（典型值）。NSIP3266 采用 MSOP8 封裝，工作溫度范圍為 -40°C 至 125°C。Off-Line CV/CC QR Flyback Switcher IC with Integrated 650 V / 725 V MOSFET,
Synchronous Rectification, FluxLink Feedback and Constant Power Profile.
For Applications up to 65 W，Product Highlights
Highly Integrated, Compact Footprint
? Up to 94% efficiency across full load range
? Quasi-Resonant (QR) / CCM flyback controller, 650 V or 725 V MOSFET4,
secondary-side sensing and synchronous rectification driver
? Integrated FluxLink?, HIPOT-isolated, feedback link
? Easily interfaces to load-directed and fast charge protocol ICs
? Constant Power (CP) Profile minimizes charging time with continuous
adjustment of output current and voltage
InnoSwitch3-CP
D V
SR FET
FWD
SR
GND
BPS
FB
iry
MOSFET
and Controller
? Accurate CV/CC/CP, independent of external components
S
BPP
IS
VOUT
Secondary
Control IC
? External IS resistor allows custom CC programming
? Instantaneous transient response with 0%-100%-0% load ste
特色
-
寬工作電壓范圍：6.5至26V
-
輸入12V時，最大輸出功率為5W
-
EN引腳可承受(-10V)負向電壓
-
故障檢測與指示功能
-
可調頻率范圍：100 kHz至1MHz
-
過溫保護
-
過流保護
-
低靜態(tài)電流
-
欠壓鎖定保護
-
工作溫度范圍：-40°C至125°C
應用
-
電動汽車充電站、直流快速充電站
-
GaN、IGBT 和 SiC 柵極變壓器驅動器偏置電源
-
UPS 和太陽能逆變器
-
工業(yè)電機、電梯和自動扶梯
框圖
