HC-UFDYZ頂裝(底裝)遠傳型磁性翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型產品，具有現場 指示清晰又能遠傳控制等優點。該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種 塔、罐、槽及球形容器上的液位指示。
頂裝(底裝)遠傳型磁性翻板液位計主要技術指標
1、 量程范圍:300～6000
2、 介質密度(g/cm3):0.5～2
3、 工作溫度(℃):-40～350
4、 壓力等級(MPa):≤32
5、 測量精度:≤±10
6、 遠傳距離:1000
頂裝(底裝)遠傳型磁性翻板液位計工作原理

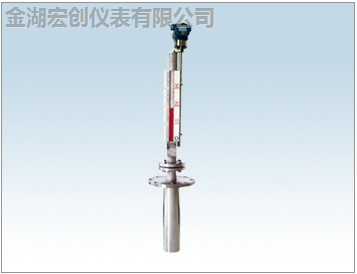

頂裝(底裝)遠傳型磁性翻板液位計由本體(由上、下導管組成)、翻板箱(由紅、白雙色磁性小翻板組成)、浮子(由磁體、頂桿、浮筒
組成)、以及液位變送器等組成，其結構如圖所示。工作原理為:容器內的浮筒(按不同介質和壓力針對研制)，
在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動 并顯示紅、白顏色來指示液面高度，同時液位變送器將液位信號傳送至控制中心進行液位指示和控制，也 可通過計算機進行集中監控。
