勁銳科技-推出XL7005AE1這款高效率(高達85%以上) 80V降壓電動車電源ic,電瓶供電電源ic,DC高壓電源芯片,車載電源ic,車載電源芯片,車載電源方案,車載供電電源ic控制器可以5V到80V輸入電壓工作。XL7005AE1在5V至80V 輸入電壓范圍內工作，產生固定的1.3V至20V輸出。
XL7005AE1 是一款高效、高壓降壓型80V降壓電動車電源ic,電瓶供電電源ic,DC高壓電源芯片,車載電源ic,車載電源芯片,車載電源方案,車載供電電源ic轉換器，固定150KHz開關頻率，可提供最高0.4A輸出電流能力，低紋波，出色的線性調整率與負載調整率。
XL7005AE1內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。PWM控制環路可以調節占空比從0~100%之間線性變化。內置輸出過電流保護功能，當輸出短路時，開關頻率從150KHz降至45KHz。內部補償模塊可以減少外圍元器件數量。可調軟啟動；內置芯片溫度監視器;在–65°C至150°C工作結溫范圍內提±1.30%的基準電壓準確度。
XL7005AE1 采用SOP8L 封裝。
特點
XL7005AE1 5V到80V寬輸入電壓范圍
XL7005AE1 輸出電壓從1.25V到20V可調
XL7005AE1 最大占空比100%
XL7005AE1 最小壓降1V
XL7005AE1 固定150KHz開關頻率
XL7005AE1 最大0.5A開關電流
XL7005AE1 內置高壓功率三極管
XL7005AE1 效率高達85%
XL7005AE1 出色的線性與負載調整率
XL7005AE1 EN腳TTL關機功能
XL7005AE1 內置過熱關斷護功能
XL7005AE1 內置限流功能
XL7005AE1 內置輸出短路保護功能
XL7005AE1 SOP8L封裝
深圳勁銳佳科技有限公司專注于80V降壓電動車電源ic,電瓶供電電源ic,DC高壓電源芯片,車載電源ic,車載電源芯片,車載電源方案,車載供電電源ic,電源ic,電源芯片,電源管理ic,電源管理芯片,電源方案,電源板銷售是XLSEMI,芯龍產品,XL7005AE1E1正規供應商，歡迎新老客戶洽談合作。
XL7005A系列是勁銳佳科技推出的80V高耐壓降壓型DC-DC電源芯片,電源芯片,電源管理ic,電源ic,DVD電源ic，它內含固定頻率振蕩器（150KHZ）和基準穩壓器（1.25V），并具有完善的保護電路、電流限制、熱關斷電路等。利用該器件只需極少的外圍器件便可構成高效穩壓電路。
XL7005A高耐壓80V系列開關穩壓集成電路的主要特性如下：
1、輸出電壓：1.25V至20V
2、工作模式：低功耗/正常兩種模式?？赏獠靠刂?/span>
3、工作模式控制：TTL電平相容
4、所需外部組件：僅四個（不可調）；六個（可調）
5、器件保護：熱關斷及電流限制
6、封裝形式：8腳（SOP8L)
XL7005內部包含150KHZ振蕩器、1.25v基準穩壓電路、熱關斷電路、電流限制電路、放大器、比較器和內部穩壓電路等。為了產生不同的輸出電壓通常將比較器的負端接基準電壓（1.25V ），正端接分壓電阻網絡。其中R1=1KΩ ，R2分別為1.7KΩ （3.3v），3.1KΩ（5V），8.8KΩ（12V）、0（-ADJ）。將輸出電壓的分壓電阻網絡的輸出同內部基準穩壓值1.25V進行比較，若電壓有偏差，則可用放大器控制內部振蕩器的輸出占空比，從而使輸出電壓保持穩定。
散熱問題
XL7005A有只有一種封裝形式，8腳SOP8L。一般情況下，SOP8L封裝需要加裝散熱片。散熱片的尺寸由輸入電壓、輸出電壓、負載電流和環境溫度決定。環境溫度越高，對散熱的需求也越高。SOP8L封裝的XL7005A是要焊接在PCB板上的表貼元件，銅和PCB板有助于這種封裝器件的散熱，如續流二極管、電感器的散熱。焊接這種封裝器件的PCB上的覆銅區域至少要有0.4平方英寸，更多的覆銅區域會改善熱特性，但大于6平方英寸時，在散熱方面的改善就很小，就應在通風的情況下使用。

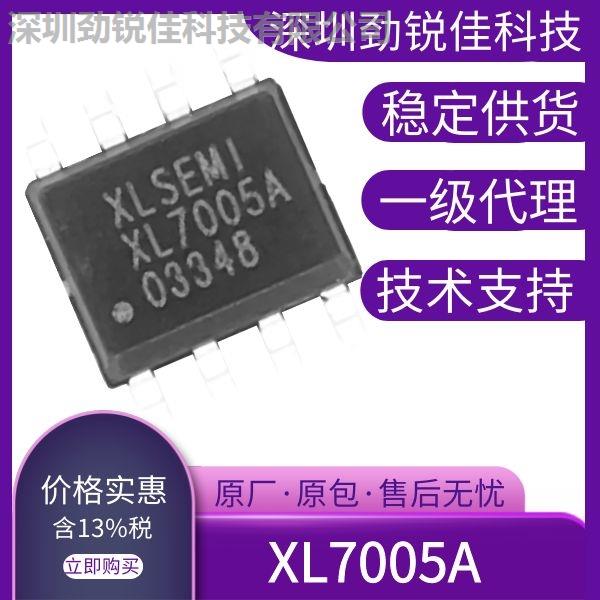

實物圖示
引腳配置
引腳說明
方框圖
典型應用
訂購信息
絕對最大額定值（注1）
XL7005A電氣特性
電氣特性（直流參數）
系統典型應用（推薦輸出電流安全工作范圍）
系統典型應用（VOUT=15V/0.2A）
系統典型應用（VOUT=15V/0.4A)
物理尺寸
